型钢抛丸机

产品简介
G型辊道通过式抛丸机交付:6至8周技术:抛丸应用:清理, 除锈, 除漆, 除锈、热除垢行业:中型/重型工序:嵌入式优点提供各种辊道输送式抛丸机，适用于不同的用途

产品型号：

更新时间：2025-12-01

厂商性质：

访问量：

产品咨询 18866397764

产品中心

product

新闻中心

News Center

抛丸机分离器堵塞、跑丸漏丸怎么维修？

青岛铸造机械出口俄罗斯的网带式抛丸机耐低温稳定生产中

钢板预处理线投入多久回本？成本收益测算逻辑拆解

分离器风量失衡，导致钢丸粉尘分离不彻底调试方法

抛丸机主流分类及适用场景详解

详细介绍在线留言

交付:

6至8周

技术:

抛丸

应用:

清理, 除锈, 除漆, 除锈、热除垢

行业:

中型/重型

工序:

嵌入式

提供各种辊道输送式抛丸机，适用于不同的用途和处理速度

用于处理钢结构件或钢铁制备行业中的金属板材或型材

可作为独立单元使用或嵌入自动传送或锯断/钻孔生产线

特点

辊道输送式抛丸机主要用于在连续进料的过程中清洁金属板材和型材。

应用

清理
去除腐蚀
油漆剥离
除锈和去氧化皮

抛丸机

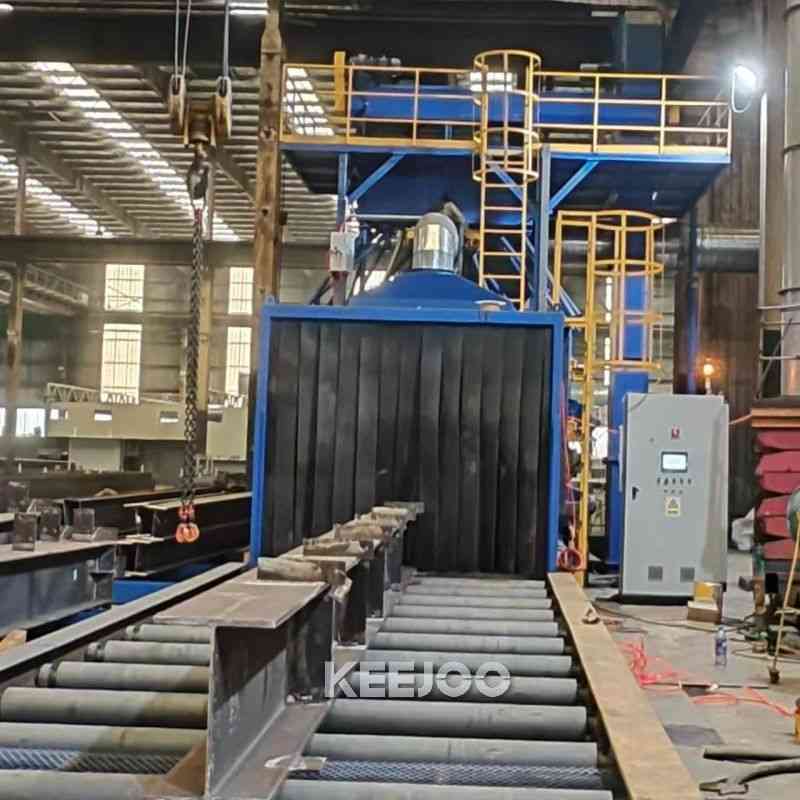

辊道输送式抛丸机主要用于在连续进料工序过程中金属板材和型材的表面清理。

淳九提供各种辊道输送式抛丸机，适用于不同的用途和生产速度。G 型系列主要用于处理钢结构或钢铁制备行业中的金属板材或型材。这些设备可作为独立单元使用，也可嵌入自动传送或锯断/钻孔生产线。

G型系列

G 型系列的进料宽度为 600mm 至 3000mm。抛丸器垂直于输送辊道的流动方向定位。

KJ 600、KJ 1000 和 KJ 1500 配有 4 个抛丸器。KJ 2000 可配 4 或 6 个抛丸器。较大的设备 KJ 2500 和 KJ 3000 可以配备 6 或 8 个抛丸器。6 个抛丸器版本用于处理板材或较小型材，而 8 个抛丸器版本则主要用于型材的抛丸处理。

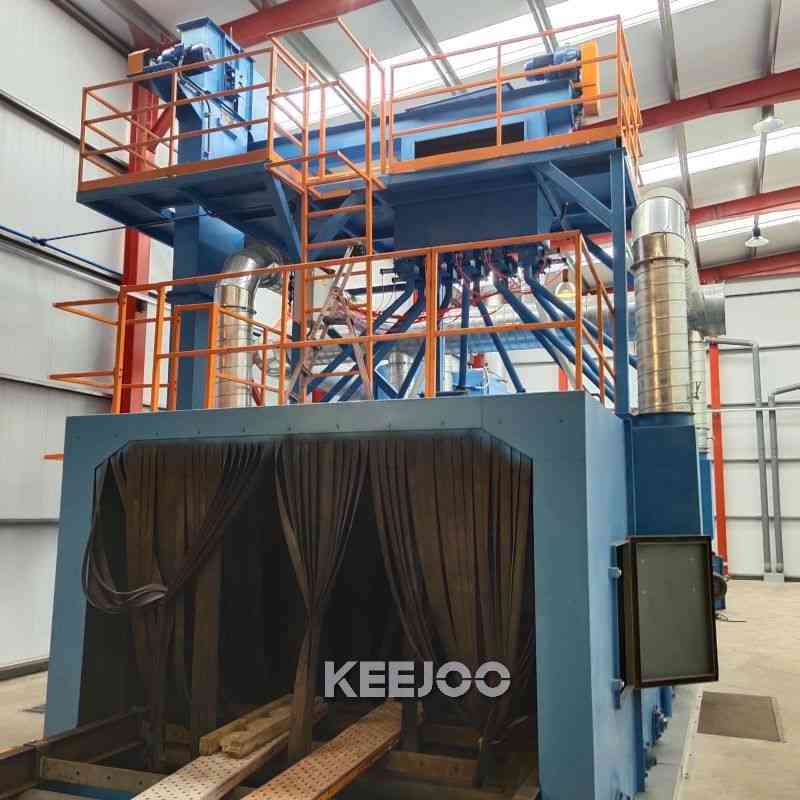

抛丸室

淳九全系列辊道输送式抛丸器的抛丸室均由锰钢板制成。锰钢的硬度较大,可承受的抛丸硬度范围为 35 HR C 至50HRC或者更高。

因此锰钢具有极好的抛丸属性。在抛丸室的热点区域，增加了 10mm 厚的锰钢板。它们从外部连接，易于更换。当使用冲击力较强的抛丸,可以提供加装锰、工具钢或铸件作为内衬。

为避免丸料泄漏,在磨损过多的区域设置了几层橡胶垫或Vulkolan隔帘,装在V 型轨道上,便于更换。

丸料清理装置在抛丸过程之后，工件仍可能被丸料覆盖，必须将其清除。清理抛丸的工具是一把旋转刷,牢固地固定在可互换式刷柄上。

为避免抛丸聚集在长部件上,旋转刷将用过的磨料从工件表面上轻轻地刷下来,刷进特殊设计的凹槽内,凹槽中设有螺旋输送机,将介质送回,以循环利用。为保持刷子和螺旋输送机的位置固定不变,当对不同尺寸工件进行抛丸处理时,旋转刷和螺旋输送机均设在同一个可调机架上。机架可手动或自动调节,在所需高度范围内,调节间距须小于5mm。最后,工件上残余的介质将利用吹扫器清理,吹扫器安装在相同机架上,利用高压通风器吹扫残余物质--
。

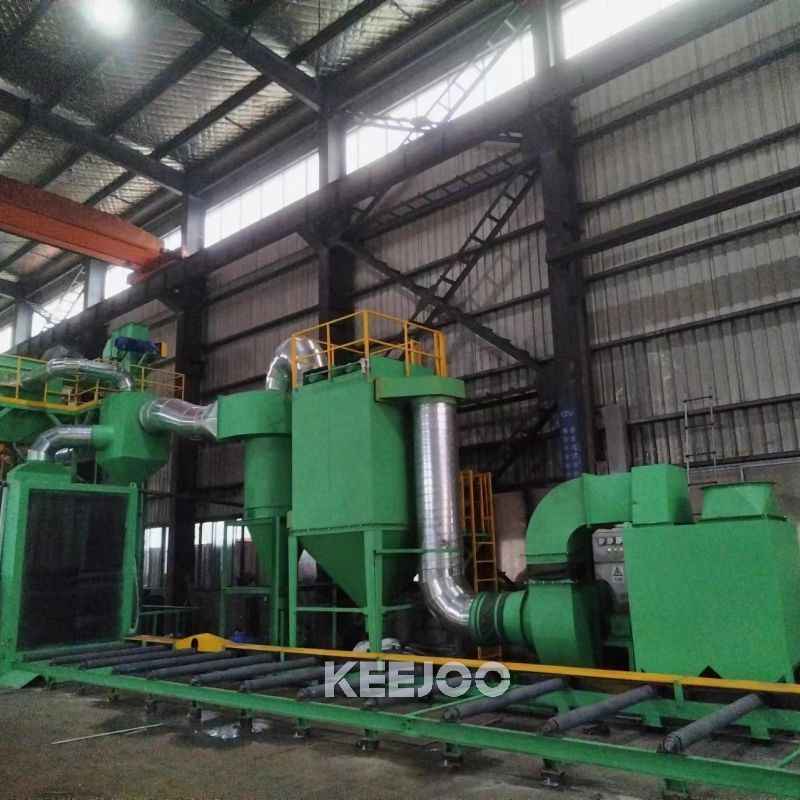

滤筒式除尘单元
在工件抛丸过程中，锈蚀和氧化皮以及破碎的丸料粉尘（或细粉）将开始形成。细粉在丸料清洁剂中分离，该清洁剂可根据不同类型和尺寸的抛丸介质进行调节。产生必要压力的滤筒式除尘器安装在 KJ 600、KJ 1000 和 KJ 1500 的设备顶部，而 KJ 2000 以上大型机器的则安装于抛丸机旁边。

滤芯过滤器单元内的冲击分离器不仅可以确保分解的细粉分离（保护滤芯免受不必要的磨损），而且也被认证为火花熄灭设备，是有助于实现 ATEX 法规的要素之一。滤筒式除尘器使用气压脉冲自动清洁滤筒。脉冲的强度和持续时间可根据灰尘的类型和数量进行调整。所有滤筒过滤过程均在不点火的情况下进行。

上料和下料

基本设备中，辊道输送装置的入口和出口由抛丸机的中央驱动装置提供动力为了提高效率可安装单独的驱动单元，附属变频器也自动同步。

如果曲面工件已经过抛丸处理，但不能通过旋转刷和吹扫点彻底清理，建议使用较长的收集轨道和回收输送机，从而有助于确保丸料能被设备回收。

通过安装横向进料系统能从多方面提升效率。且横向进料系统能与抛丸机一同安装在锯断/钻孔生产线上。

丸料

大多数辊道输送式抛丸机配备的丸料通常是圆形的（铸钢丸或圆整后的钢丝切丸）。丸料围绕设备行进并持续清除污染物。

为了获得良好的抛丸效果，新旧丸料的平衡组合势在必行。在该混合物中使用的较精细的丸料对于确保工件表面获得相同的抛丸覆盖非常重要，且较粗糙的丸料对于去除氧化皮也同样非常重要。

使用正确的丸料对于抛丸过程尤其重要，可确保良好的抛丸效果

以下是使用指南：

对于粗加工工件（例如厚板型材），使用较粗丸料混合物（钢丸尺寸 S390 及以上）
对于精加工工件（例如薄金属板）使用精细的丸料混合物（钢丸尺寸 S330 及以下）

HT抛丸器

抛丸器是抛丸机的心脏，其设计决定了整个设备的性能。

HT300抛丸器是该设备的标配。HT300抛丸器提供了优良的抛丸性能和硬化工具钢制成的超耐用主要部件。

HT300抛丸器拥有多种尺寸和材质以确保针对各种制造工序的灵活应用。300抛丸器的优势在于：更高的抛丸性能，更少的丸料消耗，大大延长了设备的运行时间，有效降低噪音。

技术参数

型号	KJ 600G	KJ 1000G	KJ 1500G	KJ 2000G	KJ 2500G	KJ 3000G
进料口宽度 (mm)	700	1100	1600	2200	2600	3300
进料口高度 (mm)	550	550	550	550	550	550
处理速度（米/分钟）	1.0-2.3	1.4-2.4	1.0-2.3	0.8-2.5	1.0-3.0	0.8-2.5
抛丸器数量	4	4	4	4/6	6/8	6/8
单个抛丸器功率 (kW)	5.5/7.5	11	11/15	11/15	11/15/18.5	11/15/18.5
辊道间距 (mm)	800	650	650	800	800	800
可选辊道间距 (mm)	400	400	400	400	400	400

参数介绍（杭萧钢构案例）

淳九辊道通过式抛丸机参数表+配置表
序号	设备名称	辊道通过式抛丸机
1	设备型号	KJ-1040P11-4	KJ-1060P11-6
2	分选配置	风选
3	设备应用	大型工件，型材/钢结构焊接件抛丸清理除锈
4	抛丸器类型	德式淳风KNNFEE高效抛丸器	美式淳朴KNNPUU
5	抛丸器数量	4-6个
6	抛丸器电机功率	11KW
7	滚筒间距	φ80*300
8	承重(不含工装）	≤1吨
9	单个工件尺寸（宽高长）	≤10004004600mm
10	入口最大尺（宽x高）mm	1000*400mm
11	半自动流量阀	4-6套
12	全自动流量阀	选配
13	干式除尘器	LT-12滤芯(11KW)
14	湿式除尘器	选配
15	风量（立方/H）	≤18000
16	裸机外形尺寸（长宽高）mm	860039006536mm
17	包含除尘器尺寸（长宽高）mm	860060846536mm
18	总功率+除尘器	≤55.8KW+11KW
19	总重量裸机+除尘器	15吨+2吨

标准配置：
1	电机：西门子
2	可编程控制器PLC：西门子公司（根据客户要求，可选配其他品牌）
3	触摸屏：西门子公司（根据客户要求，可选配其他品牌）
4	变频器：西门子（根据客户要求，可选配其他品牌）
5	电源电压：AC380V 三相五线
6	低压电器:施耐德（根据客户要求，可选配其他品牌）
7	气动元件:华能（根据客户要求，可选配其他品牌）
8	电线电缆：青岛汉缆
9	淳九还可根据你的要求定制各种非标抛丸机。
